op maat gemaakt YGD -serie-Cirkelvormige stroomconnector Fabrikanten, Leveranciers

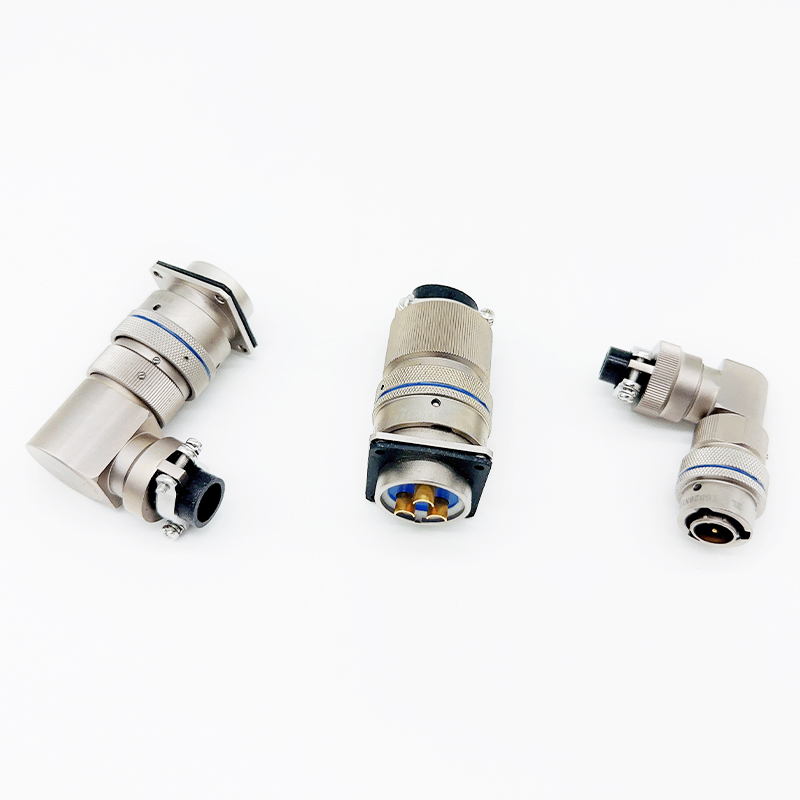

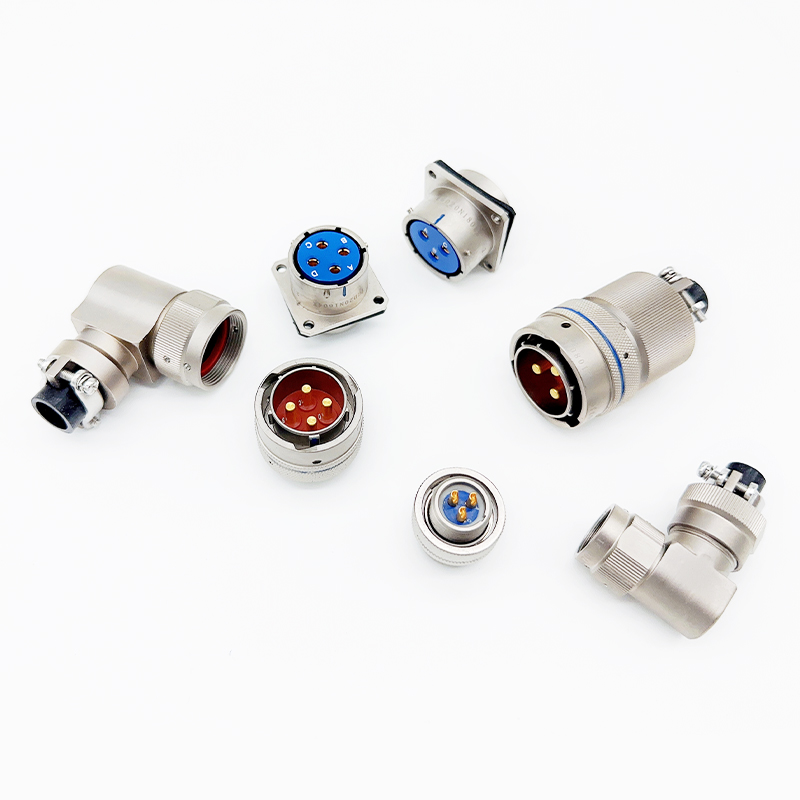

YGD -serie-Cirkelvormige stroomconnector Fabrikant

• Deze reeks producten voldoet aan GJB5371-2005 "Algemene specificaties voor YGD-serie Circulaire Power Connectors"

• De verbindingsmethode hanteert de bayonetverbinding, het contactbeëindigingsformulier is lassen en het Jack Contact is een Crown Spring Jack

• Het product heeft de kenmerken van snelle verbinding en scheiding, goede omgevingsweerstand en hoge betrouwbaarheid.

• Geschikt voor de aansluiting van de hoge stroomvoorziening series

• Plugs zijn beschikbaar in verschillende kabelbevestigingsstijlen

Belangrijkste technische indicatoren

一一 Werktemperatuur: -55 ℃ ~ 125 ℃

一一 Relatieve vochtigheid: 90%-98%

一一 Werkdruk: 4,39 kPa ~ 101.33kpa

一一 Zoutspray: N Type, H Type 48H: R Type, B Type 96H

一一 afdichting: Socket: drukverschil 1,01 × 10pa, geen bellenlekkage gedurende 1 minuut

一一 Plug-in hoofdzitting: 1,8 m waterdiepte, geen water kwel gedurende 48 uur
Trilling: 10 ~ 2000Hz, 196m/s², onmiddellijke onderbreking ≤1 μs

一一 Impact: 980 m/s², onmiddellijke onderbreking ≤1 μs

一一 Mechanisch leven: het verbindingsringmateriaal is aluminiumlegering ≥500 keer
Het verbindingsringmateriaal is koperlegering ≥2000 keer

一一 Isolatieweerstand:

Onder normale omstandigheden (MΩ)	Hoge temperatuur (MΩ)	Vochtig (mΩ)
5000	100	100

一 Werkstroom en contactweerstand:

Neem contact op met onderdeelnummer	Diameter van paring -end mm	Beoordeelde bedrijfsstroom a	Maximale contactweerstand (MQ)
Neem contact op met onderdeelnummer	Diameter van paring -end mm	Beoordeelde bedrijfsstroom a	Initiële waarde	Na het leven test
20	1,02 ± 0,03	7.5	7	8.5
16	1.588 ± 0,025	13	3.7	4.5
12	2,39 ± 0,03	23	1.8	2.2
10	3,18 ± 0,03	33	1.0	1.2
8	3,61 ± 0,03	46	0.5	0.7
6	4,52 ± 0,03	60	0.4	0.5
4	5,72 ± 0,03	80	0.25	0.35
2	7,19 ± 0,03	100	0.17	0.21
OPMERKING: Life Test verwijst naar tests die verband houden met temperatuurschok, mechanische levensduur, zoutspray, levensduur van hoge temperatuur en sondeschade, enz.

一 Werkspanning en bestand tegen spanning

Connector Contactcode voor contactgaten	Rated Working Spanning (V)		Vervoerde spanning (V)
Connector Contactcode voor contactgaten	Zeeniveau	Hoogte 21336m	Zeeniveau	Hoogte 21336m
0802、0803、0804	600	300	1500	375
1002、1003、1202、1203、1204A 、 1204b 、 1404b 、 1405、1602、1603 、 1604、1605,1802、1803、1804 、 2202、2203、2204、2402、2403 、 2802、2803、2804、3204	1000	450	2300	500

Opstelling van isolatorcontactgatposities (bekeken vanaf het paringsoppervlak van de pin -isolatiegatposities) 3

Elektrische connector met energie-efficiëntie.

Taizhou Henglian Electric Co., Ltd. Opgericht in april 2011, is het gevestigd in Taixing, een stad aan de rivier die bekend staat als de "Hometown of Ginkgo". Het is een hightechbedrijf dat gespecialiseerd is in onderzoek en ontwikkeling, productie en verkoop van elektrische connectoren.

wij zijn China Custom YGD -serie-Cirkelvormige stroomconnector Fabrikant En OEM/ODM YGD -serie-Cirkelvormige stroomconnector leverancier.

Er zijn meer dan 150 werknemers in dienst, waaronder meer dan 30 personeelsleden met verschillende professionele en technische titels, vaste activa ter waarde van 30 miljoen yuan en diverse mechanische verwerkingsapparatuur en testapparatuur.

De afgelopen jaren is het bedrijf achtereenvolgens uitgeroepen tot "Top Tien Ondernemingen in de Stad Zhangqiao", "Top Tien Ondernemingen in de Stad Zhangqiao" en heeft het de "Taixing City Outstanding Contribution Award" en andere titels gewonnen.

De belangrijkste producten van het bedrijf zijn momenteel onder meer ronde elektrische connectoren van de militaire normen Y11, Y17, Y27, Y50, YGD, YLH, YM, YW, J599I, J599II, J599III en XC-serie, rechthoekige elektrische connectoren van de series J7, J14, J20J, J29A, J30J en J63A en ronde elektrische connectoren van de nationale normen Y2, Y4, YP, LYP, YD, enz. De producten omvatten militaire industrieën zoals de Generale Staf, de Algemene Bewapeningsafdeling, de Marine-uitrustingsafdeling, het Tweede Artilleriekorps, wapens, lucht- en ruimtevaart, kernenergie, spoorwegen, het staatsnet en geofysische aardolie-exploratie. Het bedrijf beschikt over een technisch centrum en een kwaliteitscontrolecentrum en is uitgerust met geavanceerde productieapparatuur, moderne testfaciliteiten en inspectie- en testmethoden. De producten hebben de kenmerken van een drievoudige werking, hoge dichtheid, hoge betrouwbaarheid, elektronische compatibiliteit, enz. Wij kunnen verschillende speciale elektrische connectoren ontwikkelen en produceren voor verschillende gebruikers om aan de behoeften van de klant te voldoen.

Het bedrijf is een gekwalificeerde leverancier van militaire elektronische componenten, maritieme apparatuur en ruimtevaart voor de afdeling Communicatie van de Generale Staf en het Ministerie van Informatie-industrie. Het heeft de GJB9001C-2017-certificering voor het kwaliteitsmanagementsysteem voor wapens en apparatuur en de tweedegraads vertrouwelijkheidscertificering voor wapen- en apparatuurproductie en wetenschappelijke onderzoekseenheden behaald.

Het bedrijf houdt zich altijd aan de ondernemingsgeest van "integriteit, eenheid en hard werken, waarheidsvinding en innovatie, en het nastreven van uitmuntendheid", houdt vast aan het concept "merk creëert waarde" en bedient klanten met heel zijn hart, waardoor Henglian snel uitgroeide tot een leider in de sector.

Taizhou Henglian Electric Co., Ltd. Wij heten klanten uit binnen- en buitenland van harte welkom om ons te bezoeken en zaken te doen!

Neem contact met ons op

Sterke productiekracht en gegarandeerde levering

Onze fabriek heeft CNC-productiewerkplaatsen, assemblagewerkplaatsen en vijf ondersteunende fabrikanten. Het magazijn heeft regelmatige productvoorraden om ervoor te zorgen dat aan de verschillende aankoophoeveelheden van verschillende klanten kan worden voldaan. Het bedrijf beschikt over meer dan 300 sets met diverse mechanische verwerkingsapparatuur en testapparatuur, en meerdere productielijnen kunnen de jaarlijkse productiecapaciteit van 800.000 sets elektrische connectoren aan.

Geavanceerde apparatuur en strikte kwaliteitscontrole

Wij beschikken over de meest geavanceerde en complete testapparatuur in de sector: spectrum-analysator, metallografische microscoop, universele trekbank, lagetemperatuur-impacttestbank, zoutsproeitester, isolatieweerstandstester, spanningstester, etc. Hiermee kunnen wij onze klanten uiterst nauwkeurige eindproducten leveren en tegelijkertijd garanderen dat klanten kunnen voldoen aan de uitgebreide testvereisten van niet-destructief testen, uiterst nauwkeurige geometrische testen, etc.

Meerdere certificeringen, conform de normen

Het bedrijf beschikt over een aantal militaire kwalificaties, zoals GJB9001C-2017 National Military Standard Quality Management System Certification en heeft ISO 9001, ISO/TS16949 en andere certificeringen voor kwaliteitsmanagementsystemen behaald. Daarmee behouden we het vertrouwen van klanten in de kwaliteit van onze producten.

Het leveren van one-stop internetoplossingen

Met een sterke technische ondersteuning levert Henglian diverse op maat gemaakte producten om te voldoen aan de behoeften van verschillende klanten, waaronder materiaalkeuze, interfacetype, kleuridentificatie, mechanische eigenschappen, enz., om te voldoen aan de behoeften van verschillende industrieën.
