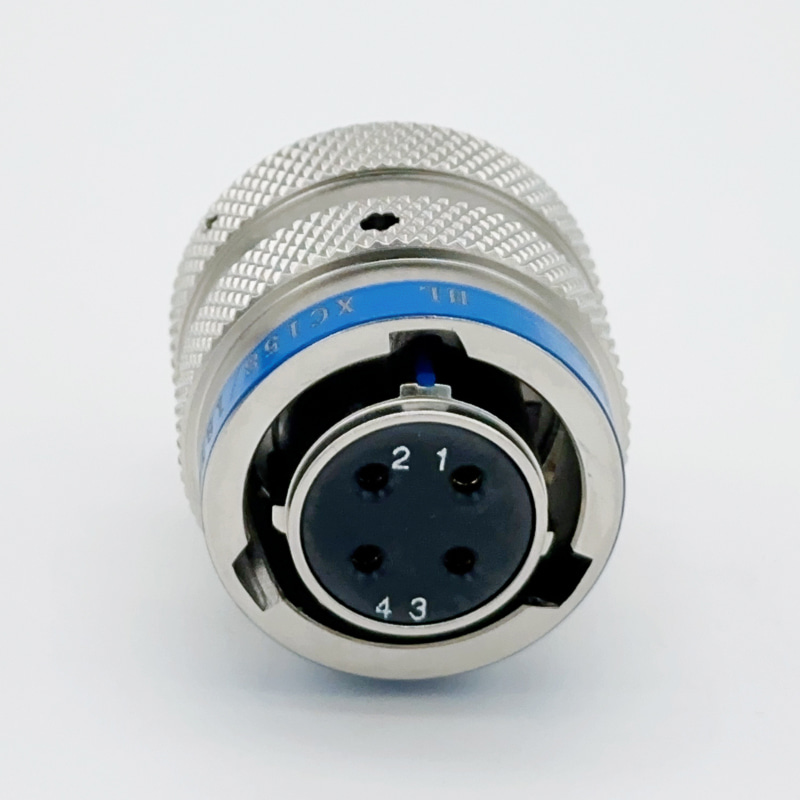

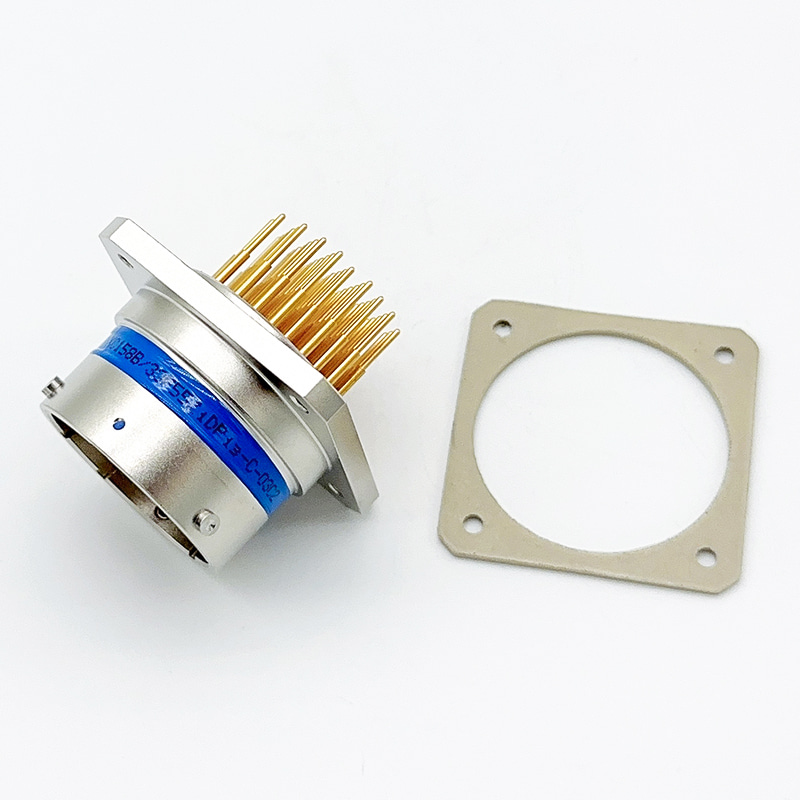

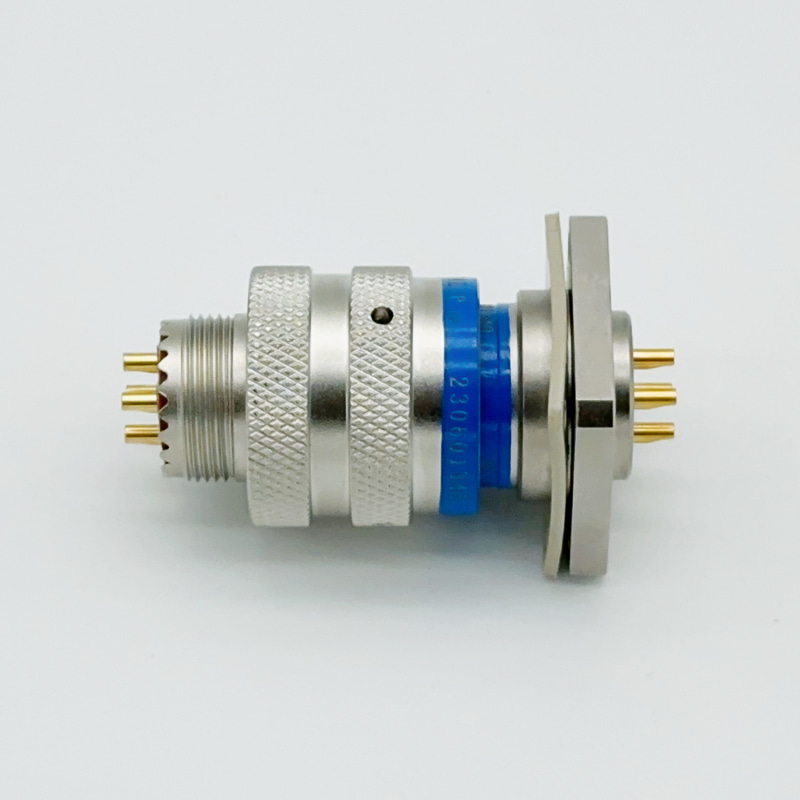

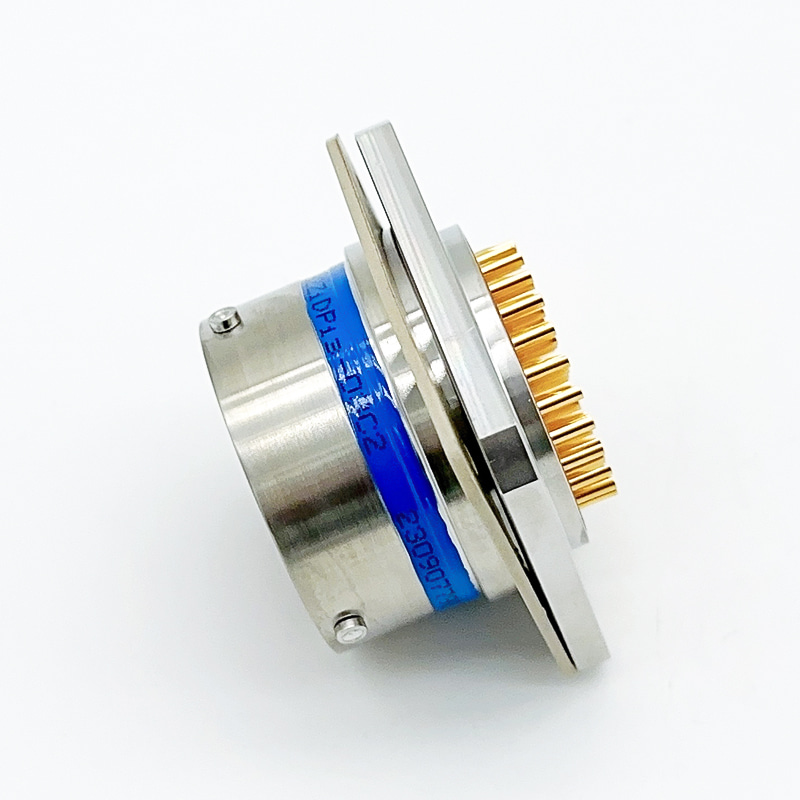

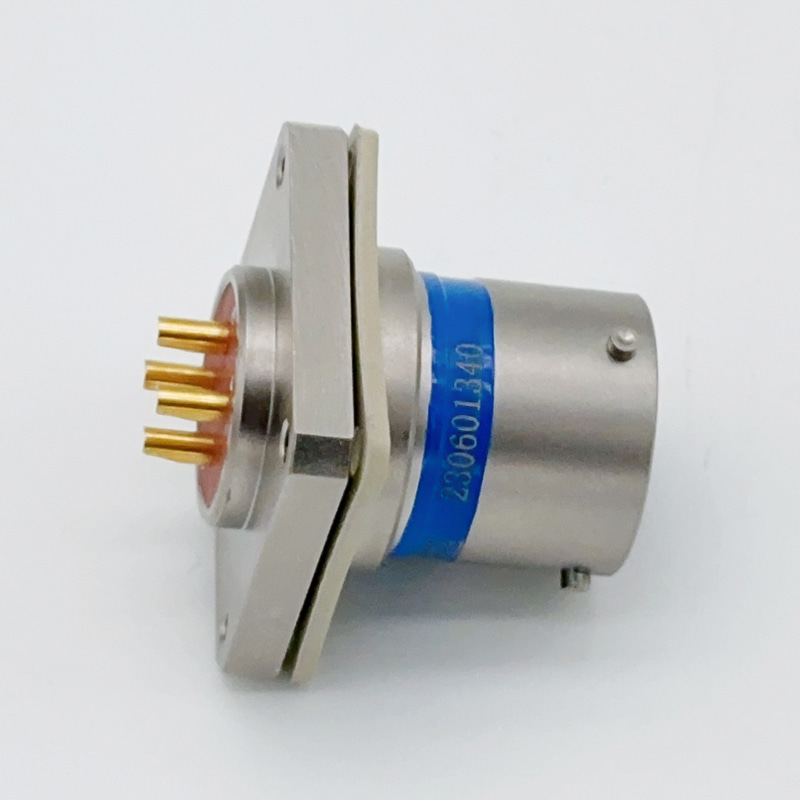

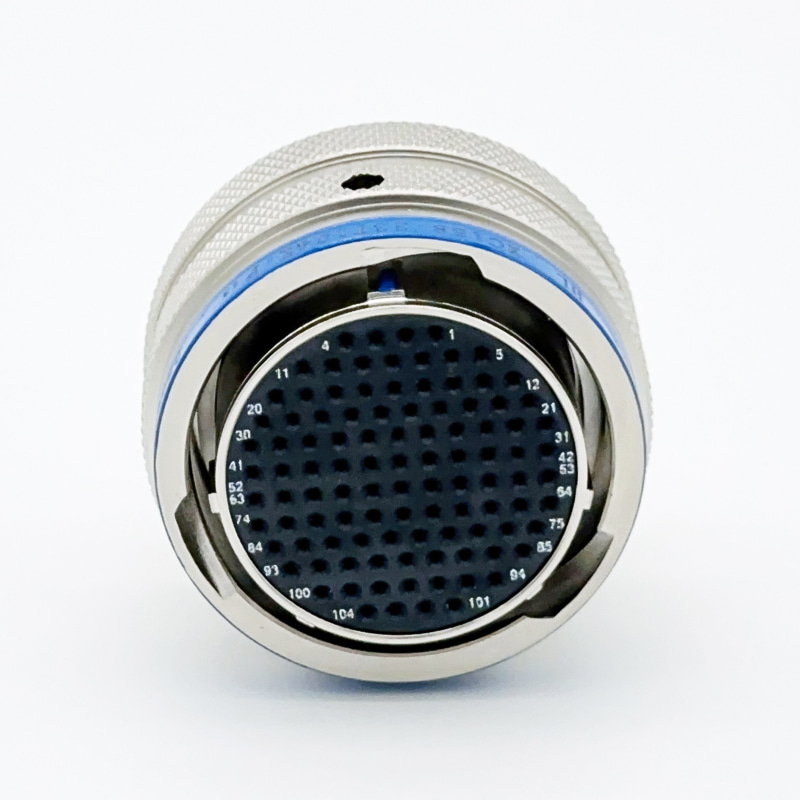

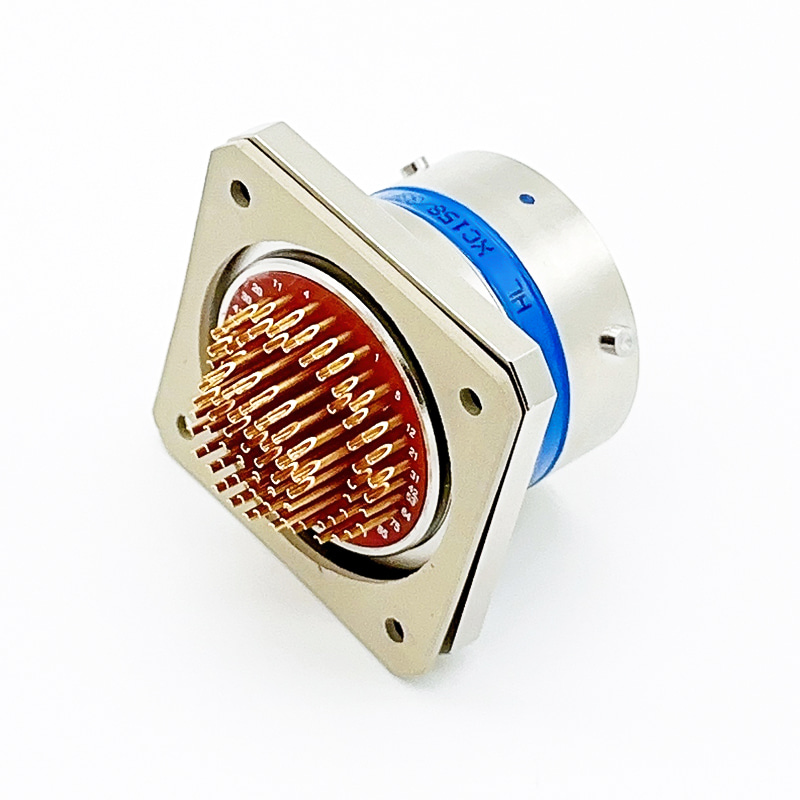

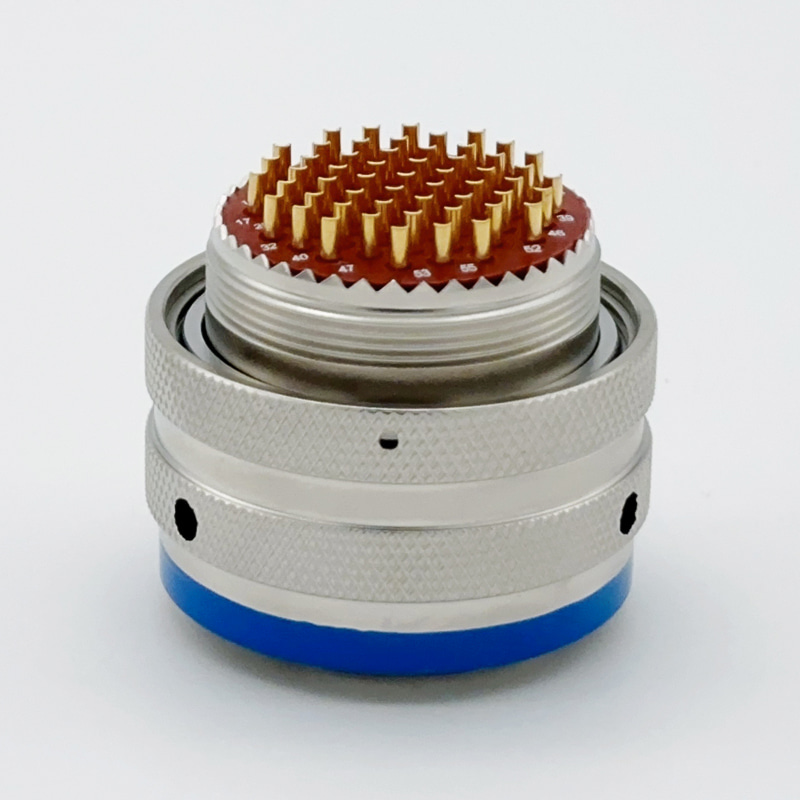

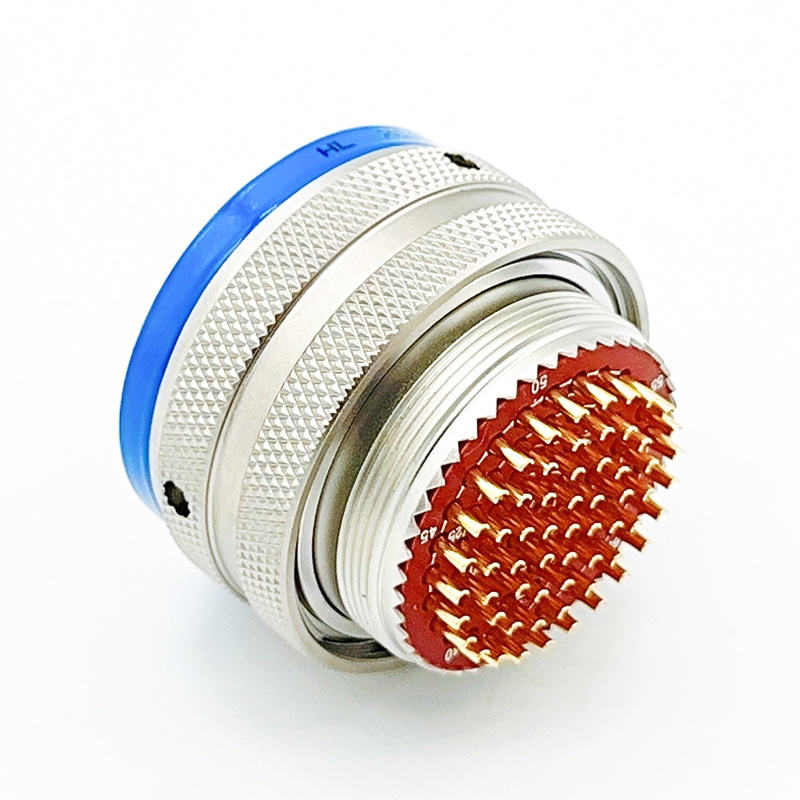

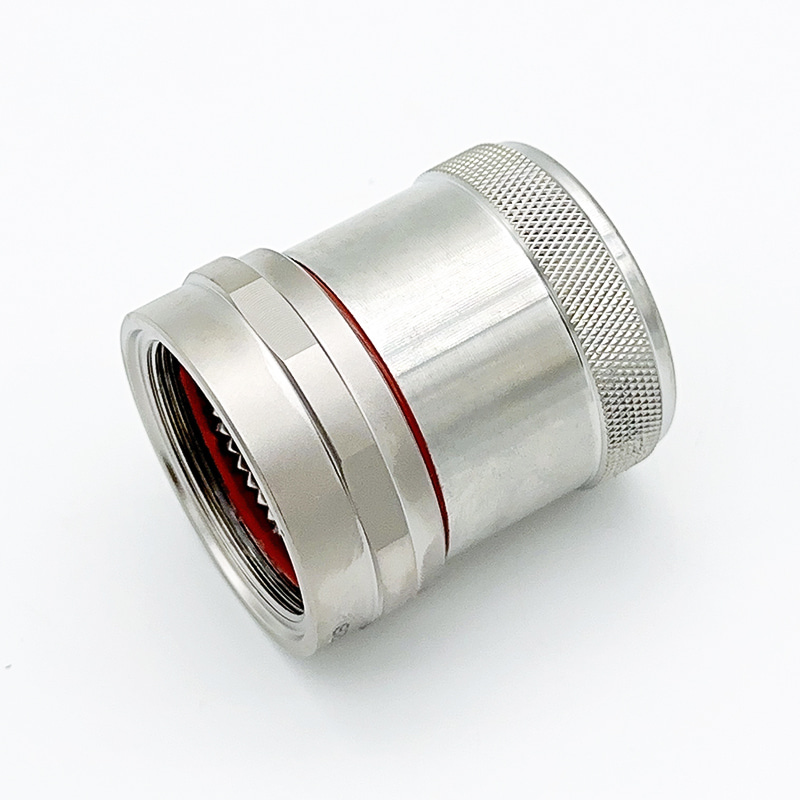

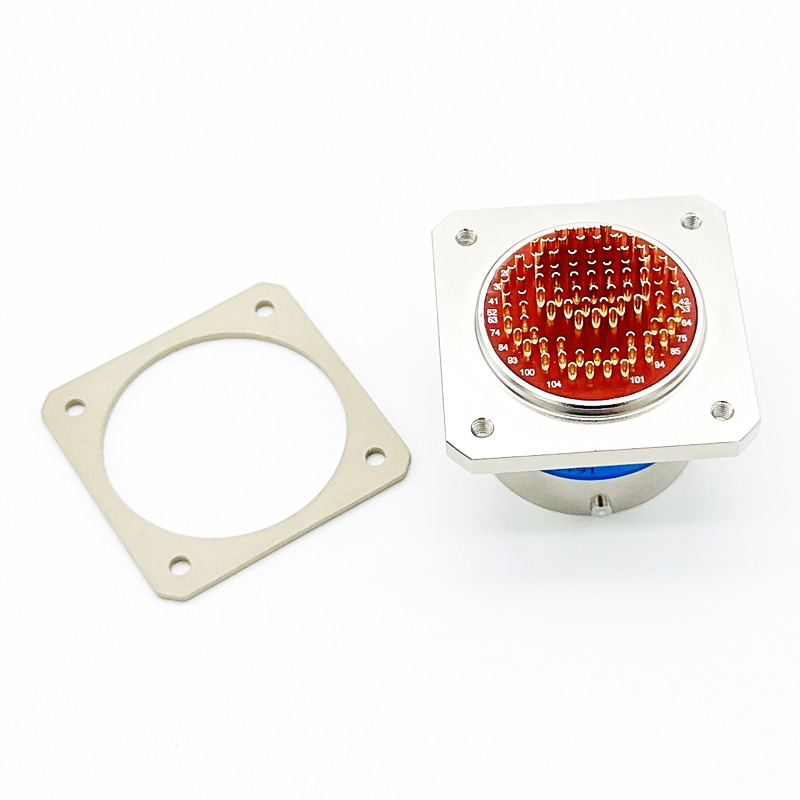

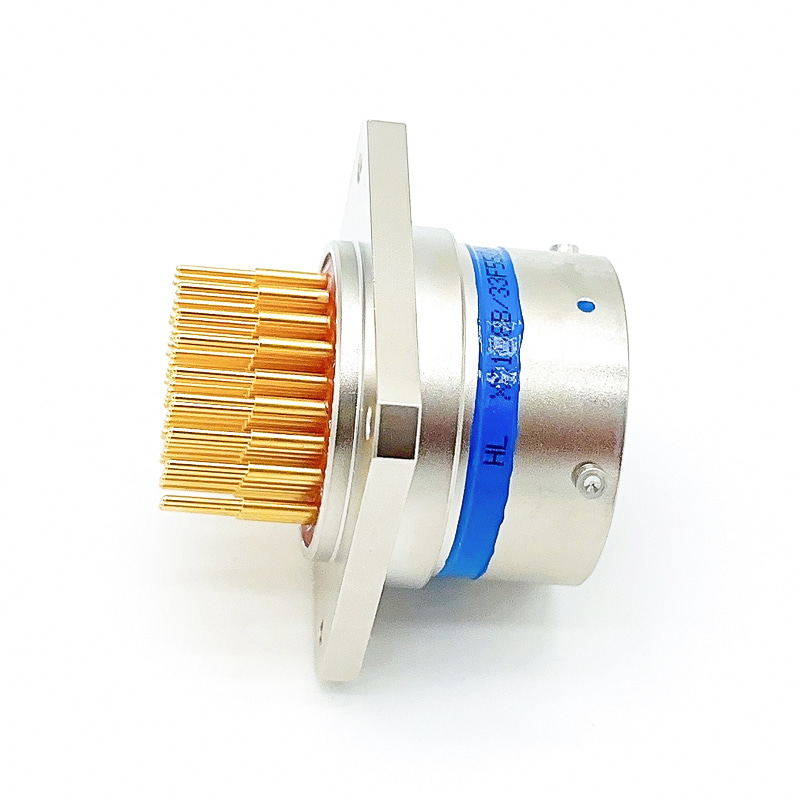

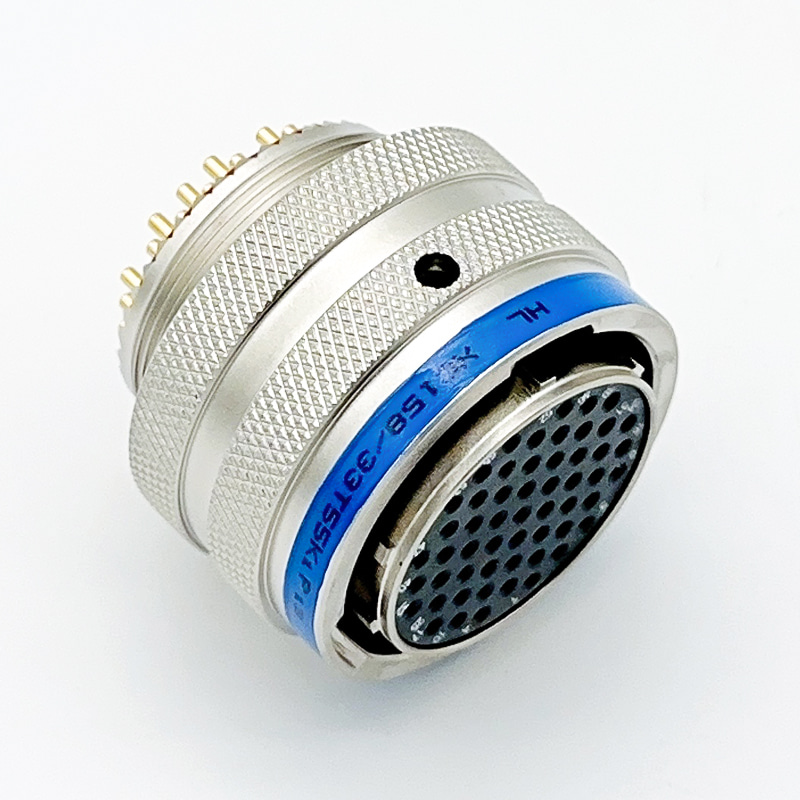

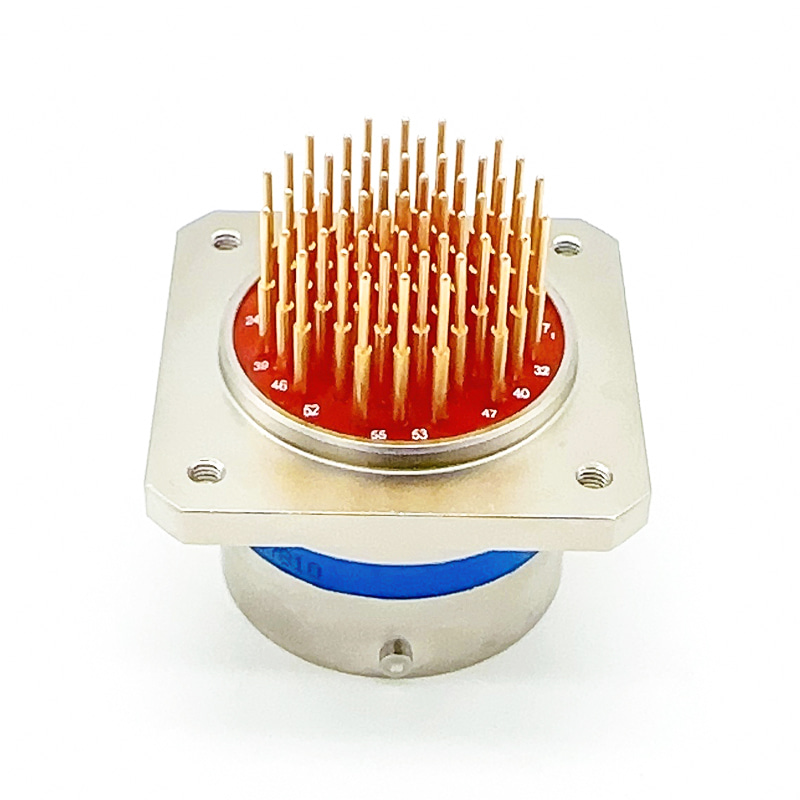

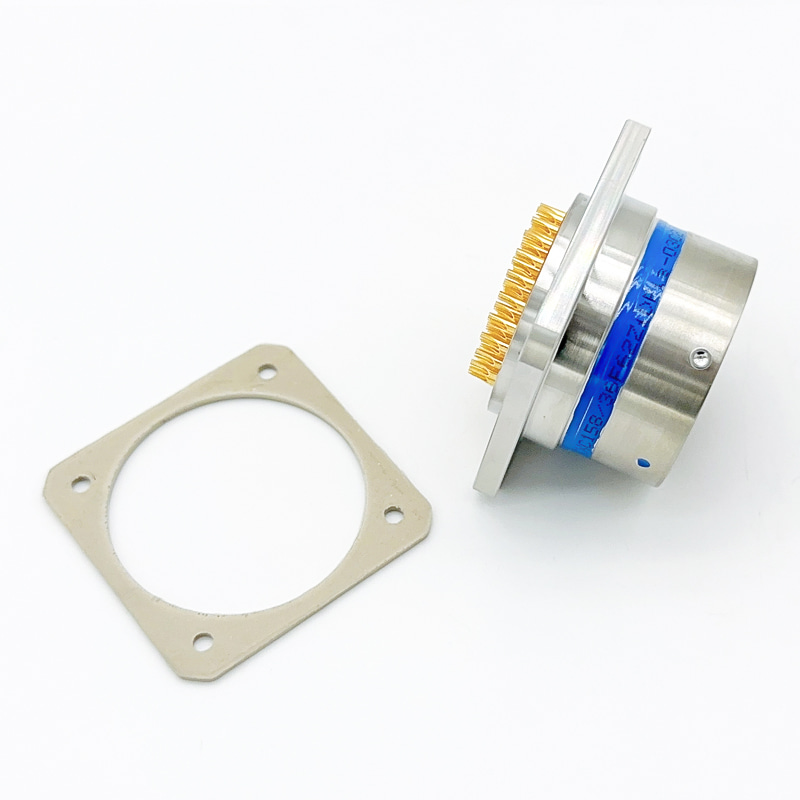

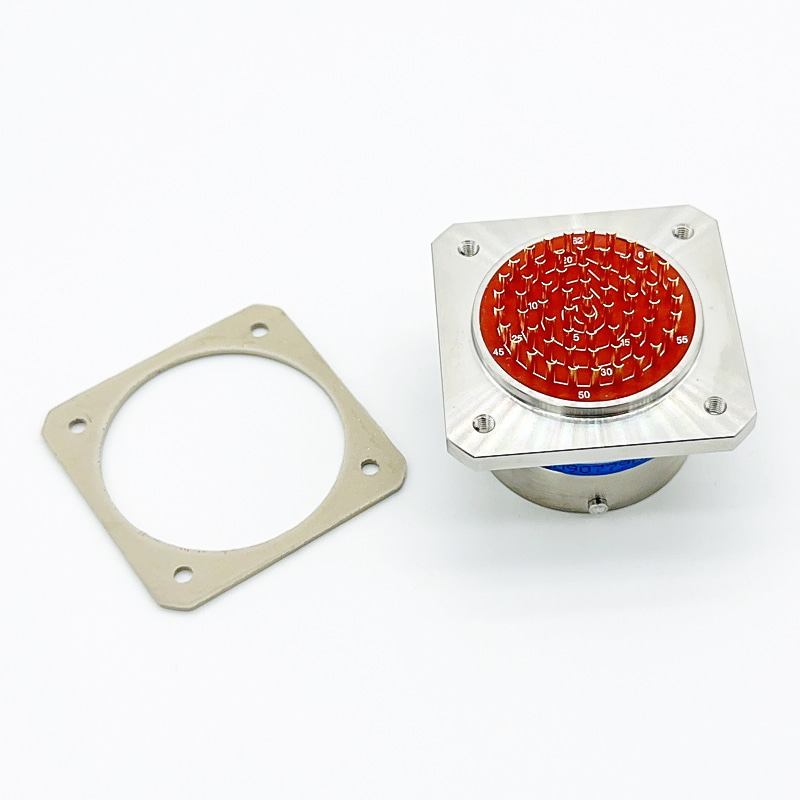

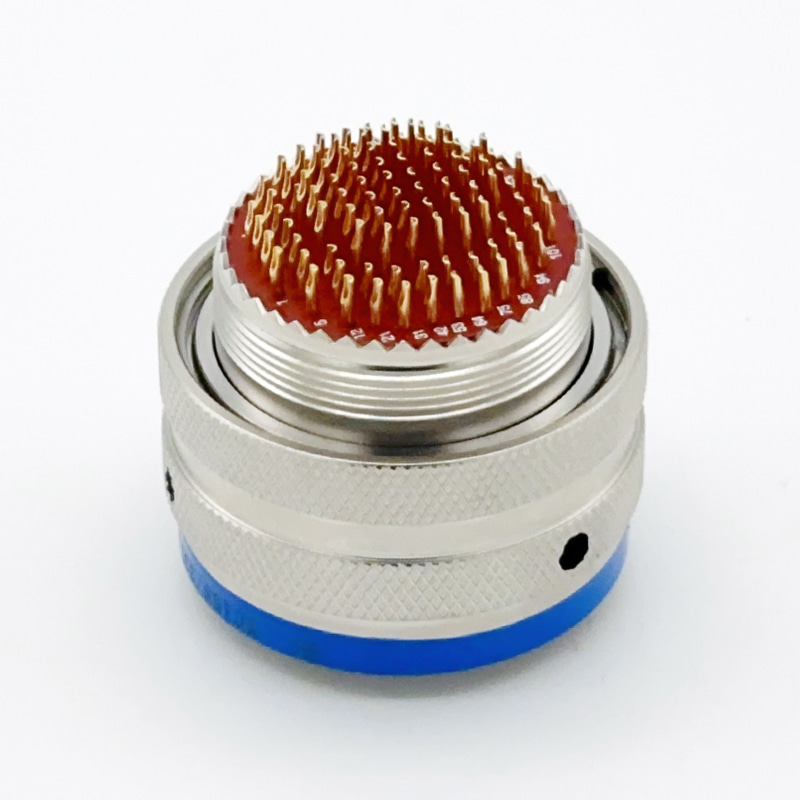

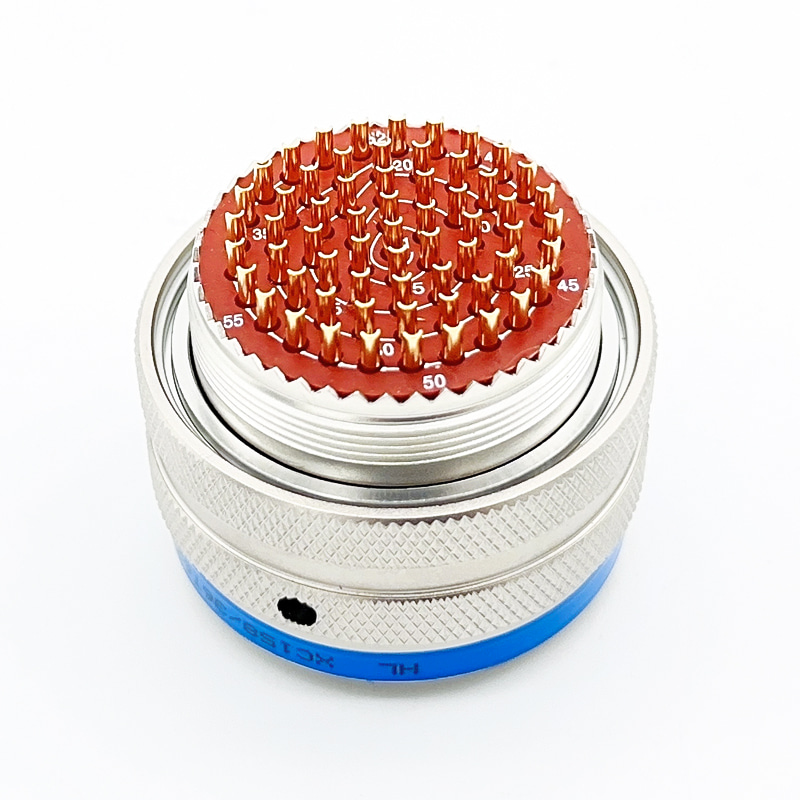

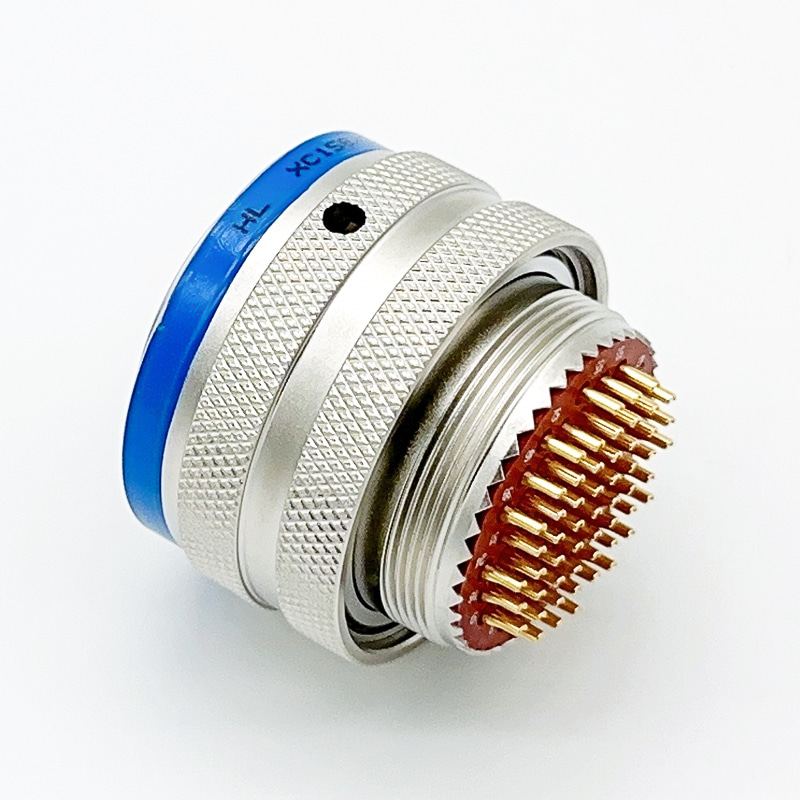

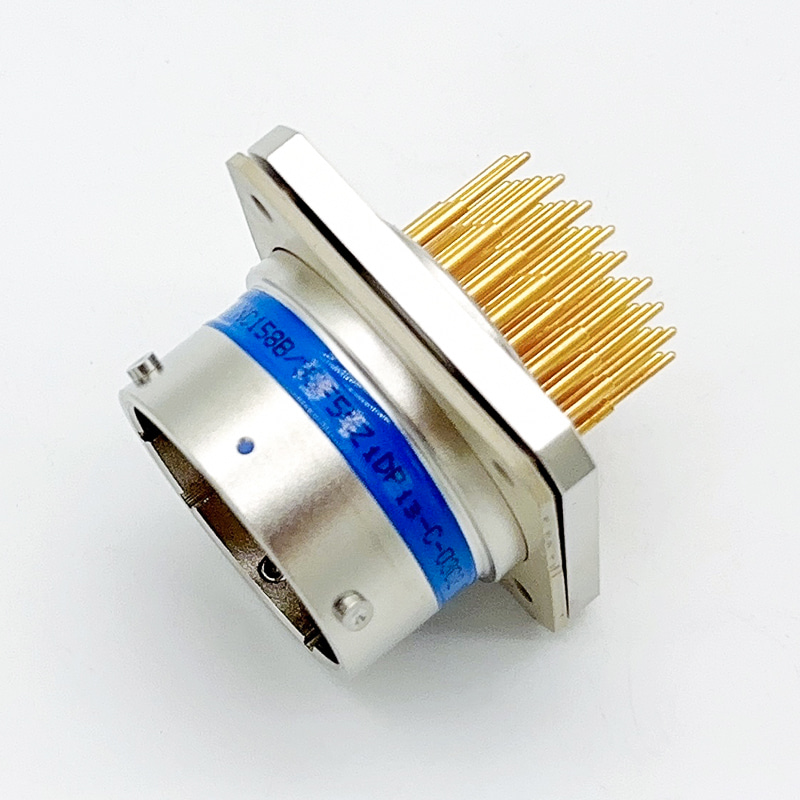

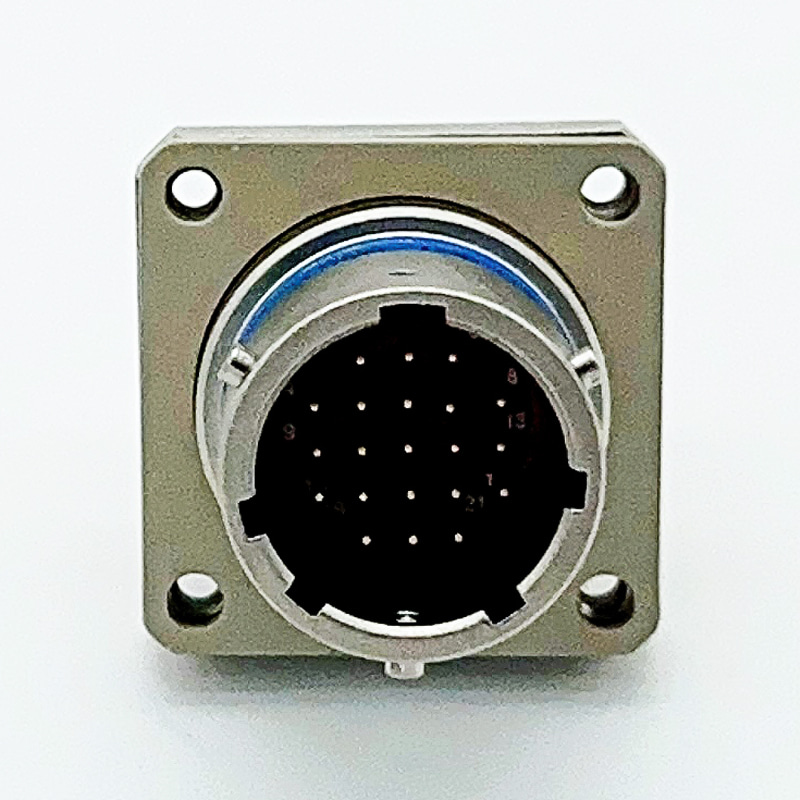

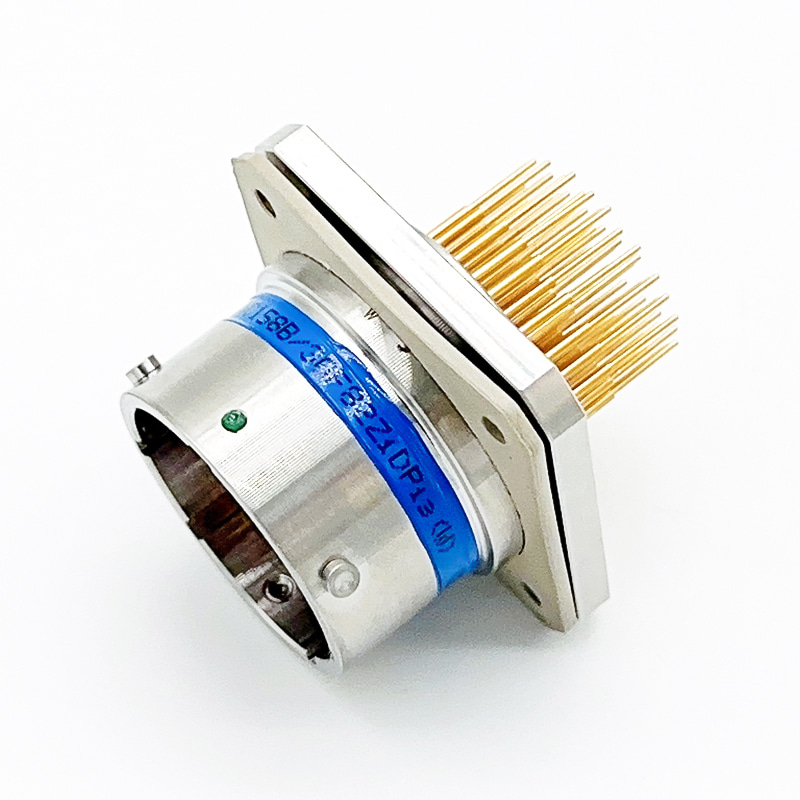

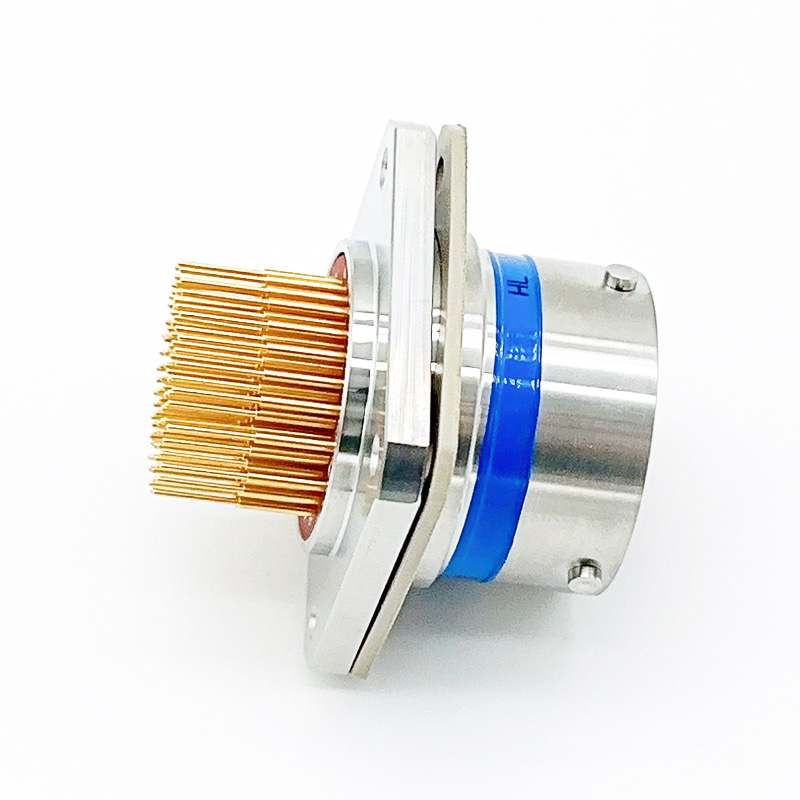

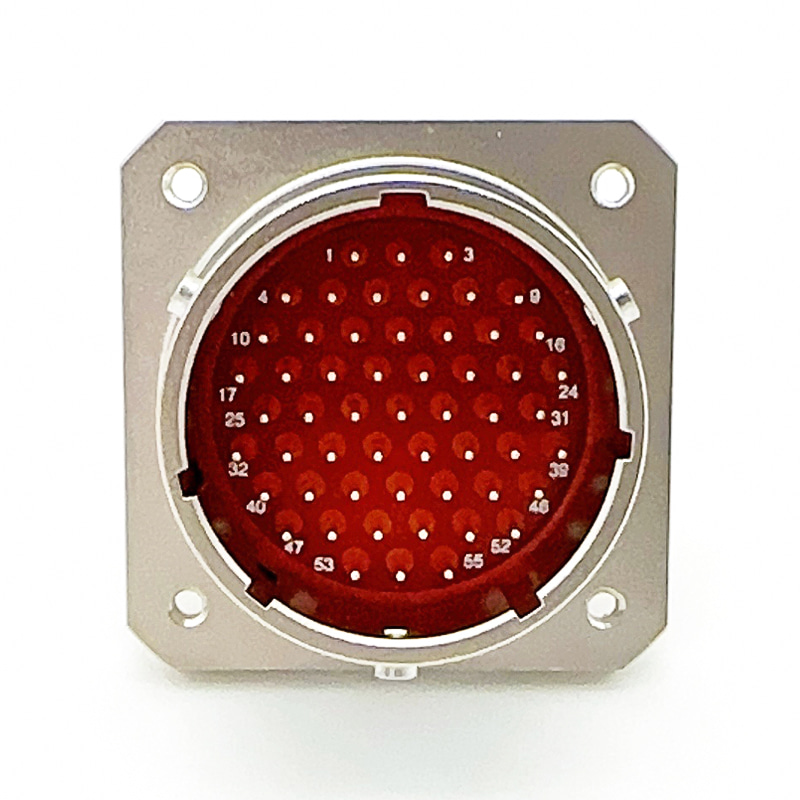

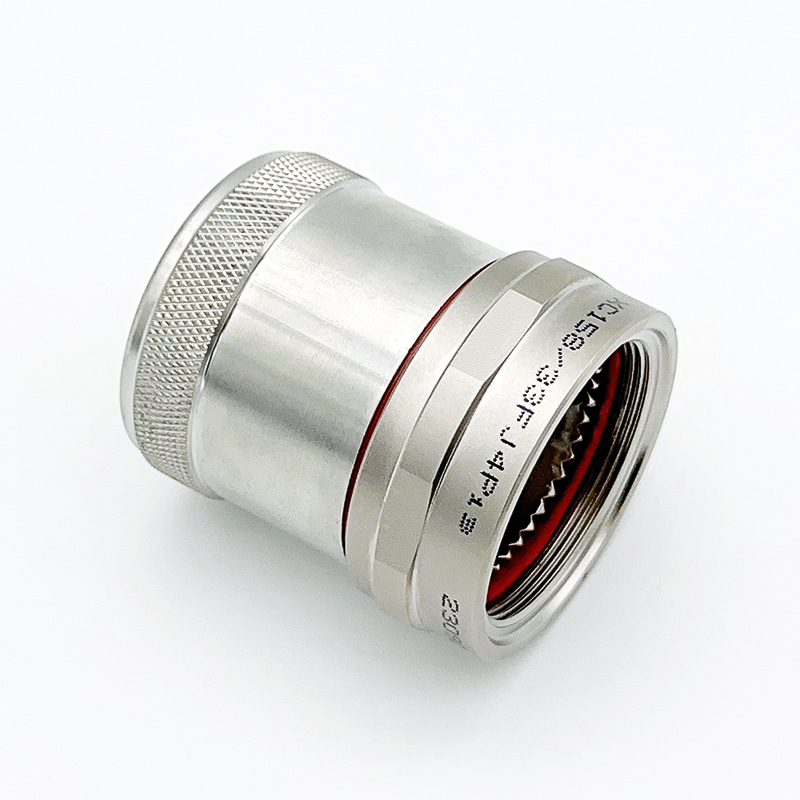

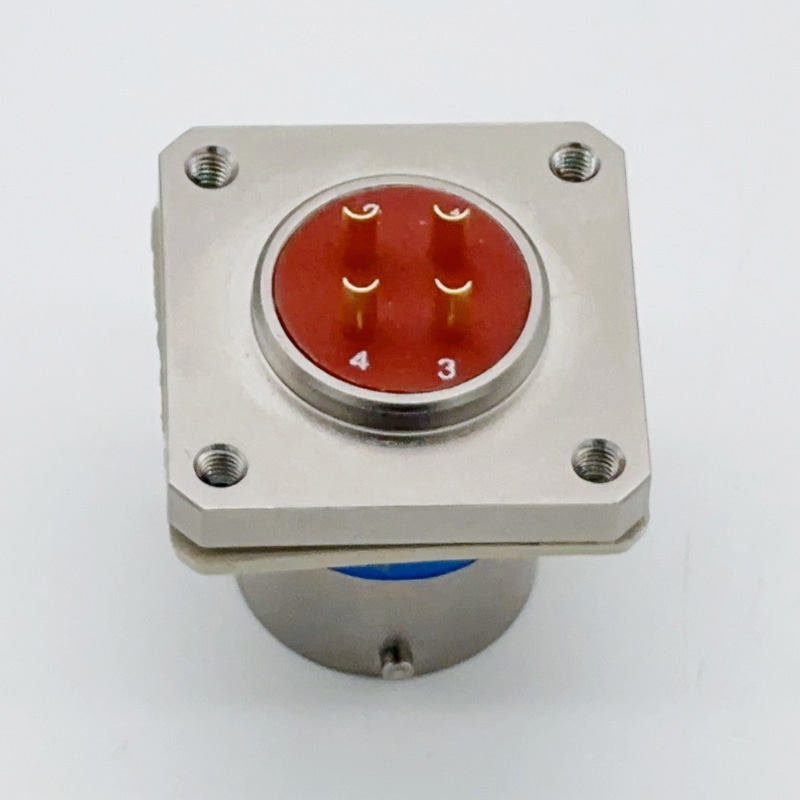

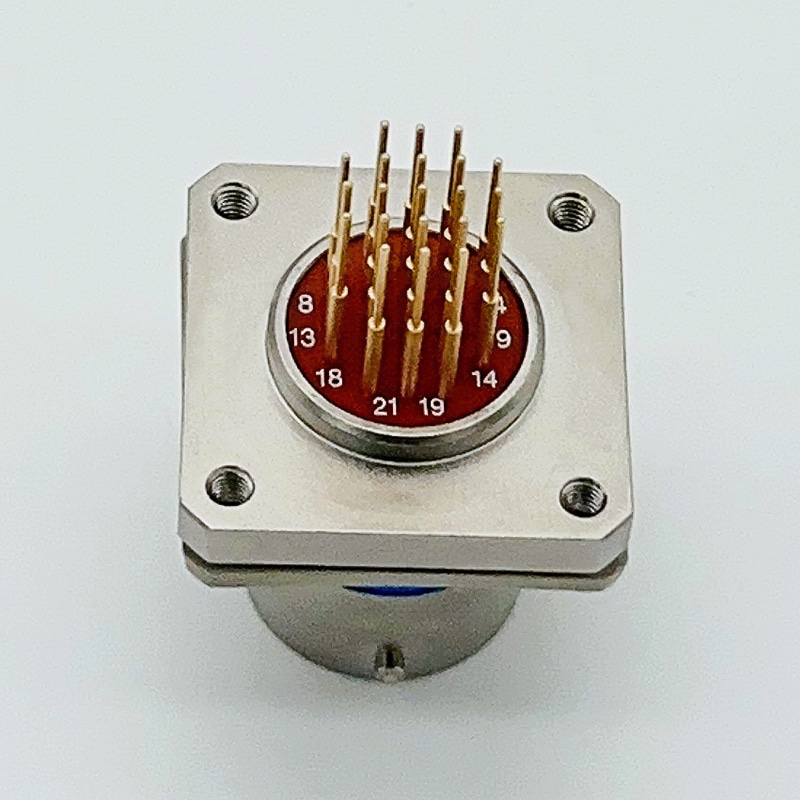

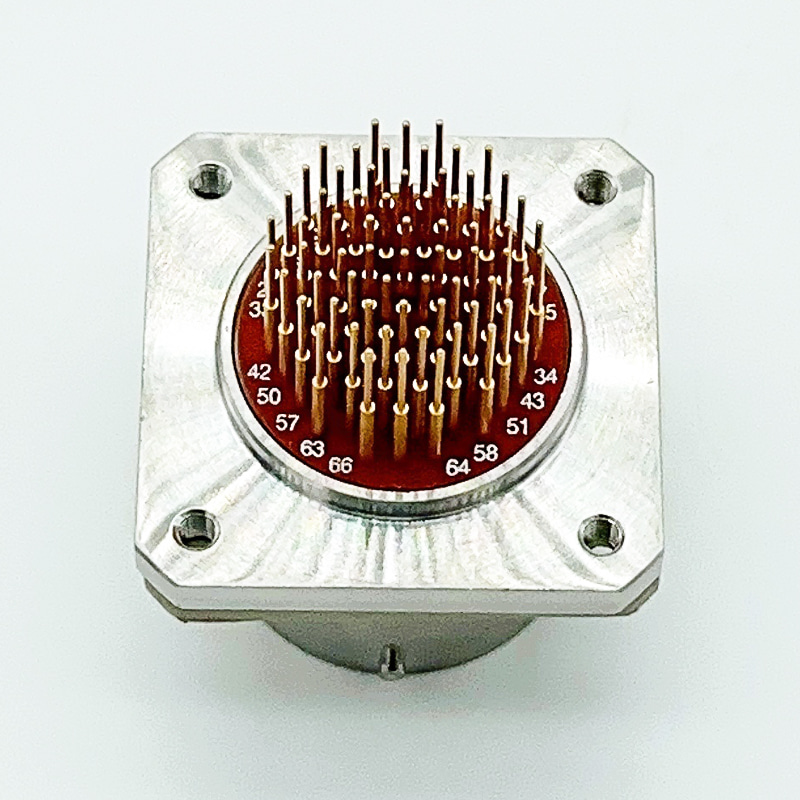

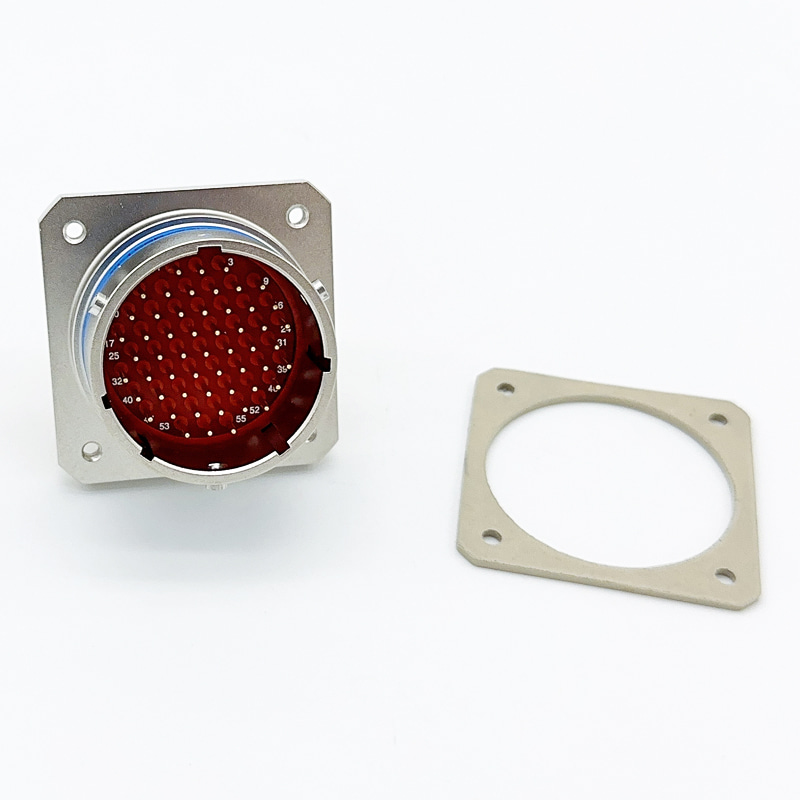

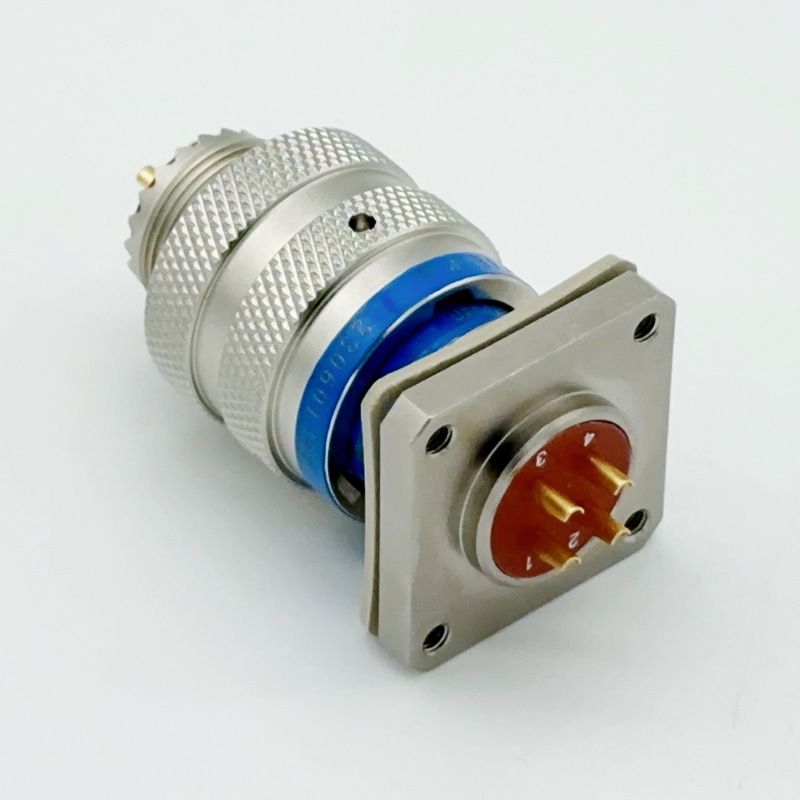

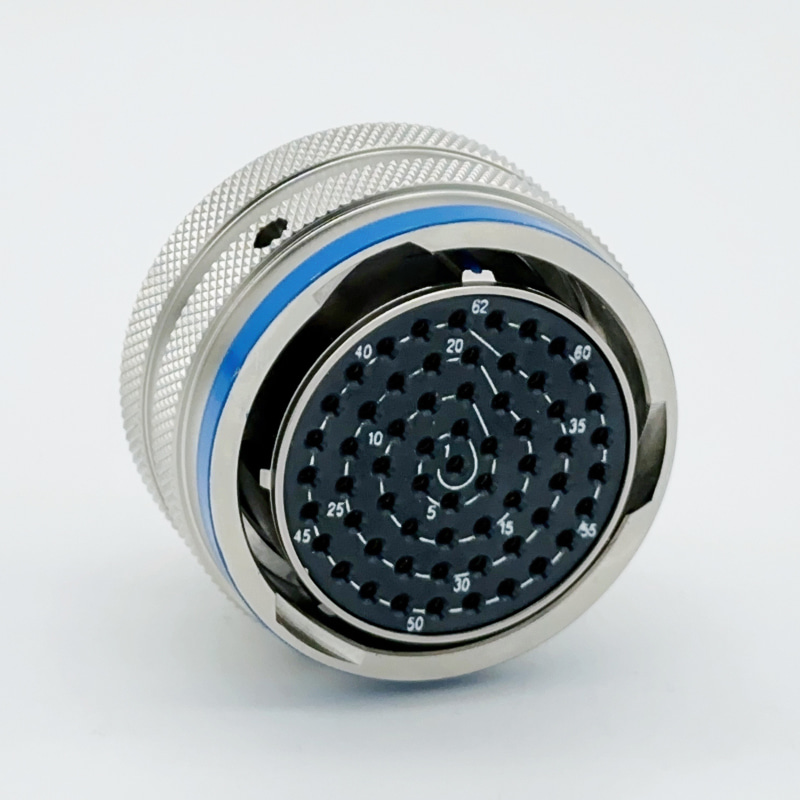

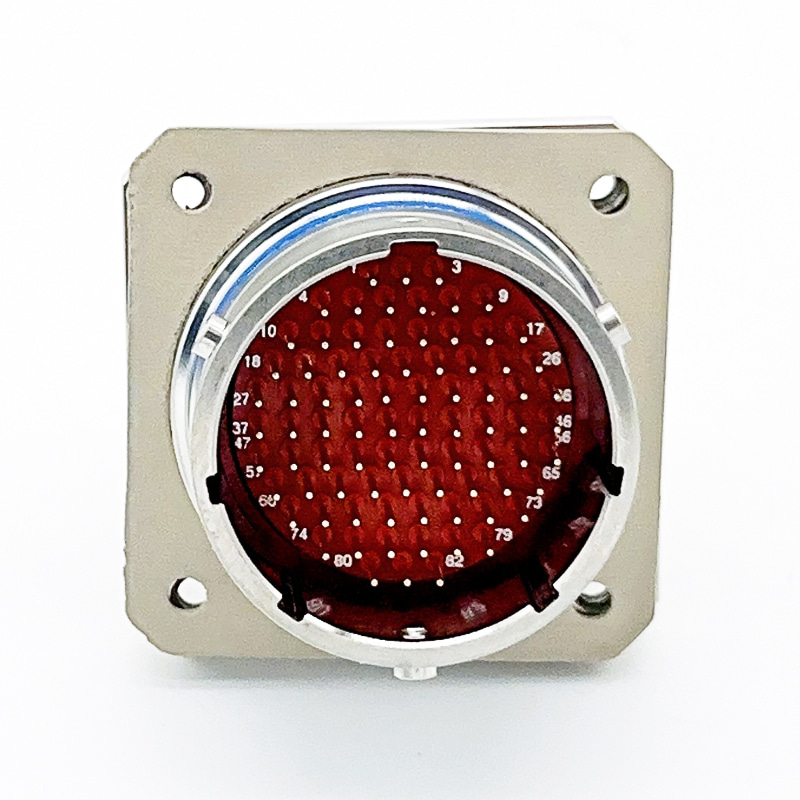

XC158 -serie-Circulaire elektrische connector Fabrikant

Welke rol speelt de hyperbolische draadveeraansluiting in de XC158 -serie Circulaire elektrische connector ? Wat zijn de ontwerpprincipes en productieprocessen?
De hyperbolische draadveeraansluiting is een sleutelcomponent voor het bereiken van elektrische verbinding in de Circulaire elektrische connector van de XC158 -serie. De belangrijkste functies worden weerspiegeld in de volgende aspecten:
Zorg voor stabiele en betrouwbare elektrische verbinding: het ontwerp van de hyperbolische draadveeraansluiting maakt multi-punts contact tussen de aansluiting en de pin mogelijk. Deze contactmethode verhoogt niet alleen het contactgebied, maar verbetert ook de uniformiteit en stabiliteit van het contact, waardoor een laag verlies en een hoge betrouwbaarheid van de connector zorgt bij het verzenden van stroom en signalen.
Pas aan aan harde omgevingen: de applicatieomgeving in militaire, luchtvaart, ruimtevaart en andere velden is vaak erg hard, zoals trillingen, impact, hoge temperatuur, lage temperatuur, vochtigheid, enz. Met zijn unieke structuur en materiaalselectie, de hyperbolische draadveer Jack kan een stabiele elektrische verbinding in deze extreme omgevingen onderhouden, waardoor signaalonderbreking of stroomschommelingen veroorzaakt door slecht contact effectief voorkomen.
Anti-splugging en anti-blind-aansluiting: de XC158-serie cirkelvormige elektrische connector hanteert een positioneringsontwerp van vijf sleutels en de speciale vorm van de hyperbolische draadveeraansluiting, zodat de connector nauwkeurig kan worden uitgelijnd bij aangesloten veroorzaakt door het aansluiten van fouten.
Het ontwerpprincipe van de Hyperbolic Wire Spring Jack is voornamelijk gebaseerd op de volgende sleutelpunten:
Hyperbolische geometrieontwerp: het contactoppervlak van de krik neemt een hyperbolische vorm aan. Dit ontwerp maakt niet alleen een nauwer contact tussen de aansluiting en de pin mogelijk, maar biedt ook geschikte begeleiding en buffering wanneer de pin wordt ingebracht, waardoor de wrijving en slijtage tussen de pin en de aansluiting worden verminderd.
Draadveerstructuur: de draadveerstructuur wordt in de aansluiting gebruikt. Deze structuur stelt de Jack in staat om een ​​bepaalde elastische vervorming te produceren wanneer ze worden onderworpen aan externe kracht, waardoor een constante contactdruk met de pen wordt gehandhaafd. De structuur van de draadveer kan ook effectief trillingen en impactsenergie absorberen, waardoor de stabiliteit en de duurzaamheid van de verbinding worden verbeterd.
Materiaalselectie: het contactgedeelte van de aansluiting is meestal gemaakt van koperlegering met een hoge geleidbaarheid en hoge corrosieweerstand, en is verzilverd of verguld om de geleidbaarheid en corrosieweerstand van het contact te verbeteren. De schaal en isolator van de aansluiting zijn gemaakt van hoogwaardig en hoog-insulatiemateriaal om de betrouwbaarheid en veiligheid van de connector in harde omgevingen te waarborgen.
Henglian maakt gebruik van geavanceerde verwerkingstechnologie en kwaliteitscontrolemethoden om hyperbolische draadjacks te produceren om de hoge precisie en hoge betrouwbaarheid van de producten te waarborgen. Het specifieke productieproces bevat de volgende stappen:
Materiaalvoorbereiding: selecteer geschikte koperen legeringsmaterialen volgens ontwerpvereisten en voer precisie -snijden en verwerking uit om het contactgedeelte en de schaal van de Jack voor te bereiden.
De productie van draadveerproductie: gebruik precisie -productietechnologie voor veer om de draadveer te verwerken in een vorm en grootte die voldoet aan de ontwerpvereisten, en verwarmt het om de elasticiteit en duurzaamheid te verbeteren.
Jack Molding: Monteer het verwerkte contactgedeelte en de draadveer in de schaal van de krik, en door precisiebewerking en polijsten, zorg ervoor dat het contactoppervlak van de krik de hyperbolische vorm en oppervlakteruwheid bereikt die nodig is door het ontwerp.
Kwaliteitsinspectie: voer uitgebreide kwaliteitsinspectie uit op de geproduceerde hyperbolische draadveeraansluiting, inclusief dimensionale metingen, elektrische prestatietest, mechanische prestatietest en milieu -aanpassingsvermogenstest, enz., Om ervoor te zorgen dat het product voldoet aan de ontwerpvereisten en relevante normen.
Verpakking en opslag: de gekwalificeerde hyperbolische draadveerbakken zijn verpakt en gemarkeerd en opgeslagen in een droge en schone omgeving om afbraak van productprestaties te voorkomen als gevolg van vocht, vervuiling of mechanische schade.
Als leider in de elektrische connectorindustrie bevinden de productiecapaciteit en het technische niveau van Henglian zich in een leidende positie in de industrie. Het bedrijf heeft niet alleen CNC -productieworkshops, assemblageworkshops en ondersteunende fabrikanten, maar heeft ook meer dan 300 verschillende mechanische verwerkingsapparatuur en testapparatuur om de hoge precisie en hoge betrouwbaarheid van de producten te waarborgen. Het bedrijf heeft ook een aantal militaire kwalificaties aangenomen, zoals GJB9001C-2017 National Standard Standard Quality Management System-certificering, evenals ISO 9001, ISO/TS16949 en andere kwaliteitsbeheersysteemcertificeringen, die klanten betrouwbare kwaliteitsborging bieden.3333330
