LYP -serie-Circulaire elektrische connector Fabrikant

● Deze serie combineert de voordelen en functies van Y2-serie en P-type elektrische connectoren.

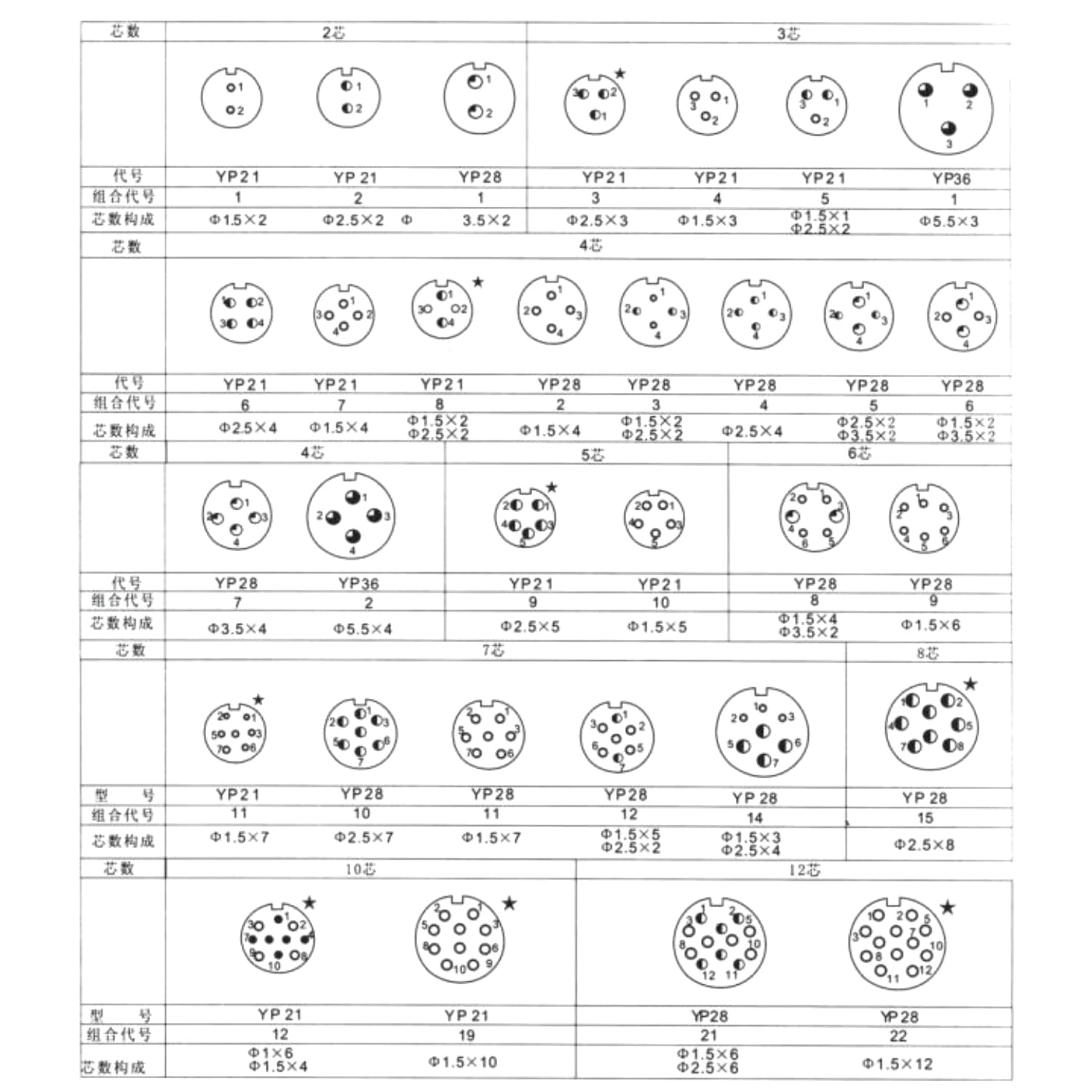

● Het heeft een Y2-bayonet-verbindingsstructuur en neemt het contactopstellingspatroon van P-type connector aan.

● Het heeft de kenmerken van klein formaat, lichtgewicht, spectrum met een breed contacttype en snelle scheiding.

● De LYP -serie -shell wordt verwerkt door aluminiumlegeringsmaterialen met hoge sterkte.

● De LYP -serie kan worden uitgewisseld met de YP -serie. Het is een ideaal vervangend product voor de oude connector van het type "P".

● Op grote schaal van toepassing op de lijnverbinding tussen elektrische apparatuur en verschillende instrumenten en instrumenten.

Belangrijkste technische kenmerken

Milieuprestaties

-Working Temperatuur :: Lassentype -55 ℃ ~ 125 ℃, krimptype -55 ℃ ~ 200 ℃

-Relatieve vochtigheid: 95% bij 40 ℃

-Working Hoogte: 20.000 m boven zeeniveau

-Vibratie: frequentie 10Hz ～ 2000Hz versnelling 147m/s² (YP -serie) 196m/s² (LYP -serie)

-Impact: versnelling 490m/s²

-Air strakheid: luchtdrukweerstand ≥ 0,2 mpa (alleen afgesloten stopcontacten)

Elektrische eigenschappen

-Contactweerstand en beoordeelde stroom

Contactspecificaties (mm)	Contactweerstand (MΩ)	Nominale stroom (a)
Φ0.8	≤8	3
Φ1.0	5	5
Φ1.5	≤3	10
Φ2.5	≤1	25
Φ3.5 (alleen YP -serie)	≤1	50
Φ5.5 (alleen YP -serie)	≤1	100

-Contacts en bestand tegen spanning (alleen LYP -serie)

Aantal contacten	Vervoerde spanning (V)
3、4、5、7、10、14、19	1500
24、32、36、37、50、65、81、120	1000

-Rated spanning, bestand tegen spanning en isolatieweerstand

Werkomgeving	Nominale spanning (V)	Vervoerde spanning (V)	Isolatieweerstand (MΩ)
Normale temperatuur en druk	500	1500	≥3000
Vochtig en heet	500	750 (YP -serie) 1125 (LYP -serie)	20
Hoge temperatuur	500		≥500
Lage drukomstandigheden 4.39kpa	250	750 (YP -serie) 350 (LYP -serie)

OPMERKING: Wanneer het aantal contacten 32, 37, 65, 81 of 120 is, is de bijstandspanning 1000V onder normale temperatuur- en drukomstandigheden.

- Axiale lading van de press-fit pinhole (zie nationale militaire standaard GJB101A)

Contactdiameter (mm)	Minimale axiale belasting (n)
1.0	50
1.5	60
2.5	70

-Contact Crimp Barrel binnendiameter en het aanpassen van draaddoorsnede

Contactdiameter (mm)	Type	Crimp Barrel Inner Diameter (φ)	Aangepaste geleider doorsnede (mm²)
1.00	A	0.8	0,2-0,4
	B	1.2	0,5 ～ 0,8
	C	1.6	1 ~ 1.5
1.5	A	0.8	0,2 ～ 0,4
	B	1.2	0,5 ～ 0,8
	C	1.6	1 ～ 1.5
	D	2.0	> 1.5
2.5	A	0.8	0,2 ～ 0,4
	B	1.2	0,5 ～ 0,8
	C	1.6	> 1 ~ 1.5
	D	2.0	> 1.5

Mechanische eigenschappen

-Casing: aluminium legering sterfte (YP-serie) Hoogsterkte aluminium legeringsmateriaal (LYP-serie)

-Plateren: zandnikkelplating, spuitschilderen (YP -serie), anodiseren kleurplaten, nikkelplating (LYP -serie)

-Insulator: warmtebestendig thermoplastisch of thermohardend materiaal

-Contacts: koperlegeringsmateriaal met goud en zilvercoating

-Mechanisch leven: 500 keer

Elektrische connector met energie-efficiëntie.
