Aangepaste YMA-serie ronde waterdichte bajonetconnectoren

Thuis / Producten / Anti -water- en elektriciteitsconnectoren / YMA -serie
Aanbevolen producten
Bel ons kantoor

+86 176 0151 5794

E-MAIL

Fabrikant van ronde, waterdichte bajonetconnectoren uit de YMA-serie

Productintroductie

• YMA -serie Verbindingsmethode: BAYONET Type Snelle verbinding

• YMB-serie Verbindingsmethode: Anti-loosing-verbinding met schroefdraad

• Pluggen en stopcontacten kunnen worden uitgerust met pennen of gaten, en de beëindigingsmethode is lassen.

• Gebruik van hyperboloïde draadveeraansluiting, zachte insertie en extractie, lage contactweerstand

• Positionering met vijf knoppen heeft blinde insertie- en verkeerde invoerpreventiefuncties

• Geschikt voor apparatuur en kabels in harde omgevingen zoals vocht en water onderdompeling

De elektrische verbinding tussen kabels kan een waterdiepte van 55 meter weerstaan ​​en is afgesloten

• Uitvoering Standaard: Q/321283HL05-2011

Technische parameters

[Milieuprestaties]

—— Gebruiktemperatuur: -55 ℃ ~ 200 ℃

- - Relatieve temperatuur: 95% bij 60 ℃

--Dienende prestaties: water onderdompeling diepte 0-55 meter

- - De zoutweerstand: 1000 uur roestvrij staal: koperlegering is 500 uur: aluminiumlegering is 48 uur

- - De leksnelheid: wanneer het luchtdrukverschil tussen de stopcontact met dubbele koptekleding 5,07 × 10'pa is, is de leksnelheid niet groter dan 46pa · cm³/s;
Wanneer het luchtdrukverschil tussen de glazen afdichting 1,01 x 10 pa is, is de leksnelheid niet meer dan 1 × 10 Pa · cm³/s.

- -De elektrische connector heeft ook goede anti -mold, anti -sand en andere prestaties.

[Mechanische eigenschappen]

--Geval. Roestvrijstalen passivering, koperen chemische nikkelplating, aluminium chemische nikkelplating

- - INSulator: thermohardend materiaal

—— ALIN -SEAL LICHAAM EN DEALENDE RING: Siliconenrubber -Contacts: koperlegering Gold Pating

—— Vibratie: frequentie 10 ~ 2000Hz versnelling: 196m/s²

- Impact, versnelling 980m/s²

- - Constante versnelling: 980m/s

- - Mechanisch leven: 1000 keer

[Elektrische prestaties]

- - Contactweerstand en beoordeelde stroom

Contact specificaties MM

Contactweerstand Mω

Nominale stroom a

Lasdraad vat binnendiameter

Φ1.0

5

5

Φ1.2

Φ1.5

2.5

10

Φ1.8

Φ2.0

1.25

20

Φ2.5

Φ3.0

0.75

40

Φ3.0

- - Gerichte spanning, bestand tegen spanning en isolatieweerstand

Werkomgeving

Nominale spanning V

Bestand tegen spanning V

Isolatieweerstand mΩ

Normale temperatuurstatus

500

1500

≥5000

Hete en vochtige staat

500

1125

≥100

Lage drukbalk (1 kPa)

250

300

—— Anti-elektromagnetische interferentie Afscherming: bij 100 MHz ~ 1GHz is de minimale verzwakking 60DB.

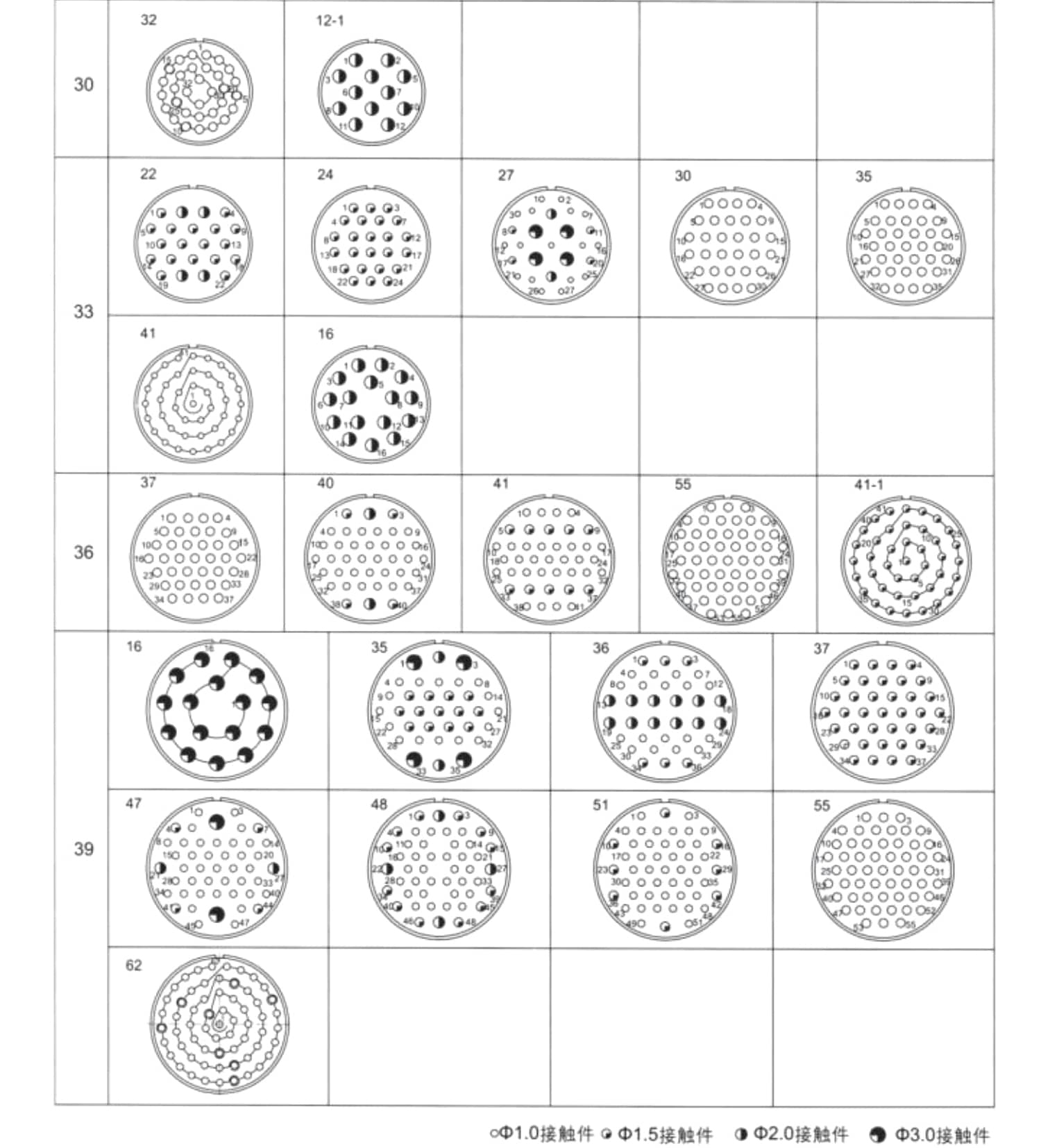

YMA 、 YMB -serie contactopstelling (uitzicht op het inbrengen van de naald gemonteerde isolator)

YMA 、 YMB -serie contactopstelling (uitzicht van de insertieoppervlak van de naald gemonteerd) 3



over ons

Elektrische connector met energie-efficiëntie.

Taizhou Henglian Electric Co., Ltd. Opgericht in april 2011, is het gevestigd in Taixing, een stad aan de rivier die bekend staat als de "Hometown of Ginkgo". Het is een hightechbedrijf dat gespecialiseerd is in onderzoek en ontwikkeling, productie en verkoop van elektrische connectoren.

wij zijn China Fabrikant van op maat gemaakte YMA-serie ronde waterdichte bajonetconnectoren En OEM/ODM Leverancier van ronde waterdichte bajonetconnectoren uit de YMA-serie.

Er zijn meer dan 150 werknemers in dienst, waaronder meer dan 30 personeelsleden met verschillende professionele en technische titels, vaste activa ter waarde van 30 miljoen yuan en diverse mechanische verwerkingsapparatuur en testapparatuur.

De afgelopen jaren is het bedrijf achtereenvolgens uitgeroepen tot "Top Tien Ondernemingen in de Stad Zhangqiao", "Top Tien Ondernemingen in de Stad Zhangqiao" en heeft het de "Taixing City Outstanding Contribution Award" en andere titels gewonnen.

De belangrijkste producten van het bedrijf zijn momenteel onder meer ronde elektrische connectoren van de militaire normen Y11, Y17, Y27, Y50, YGD, YLH, YM, YW, J599I, J599II, J599III en XC-serie, rechthoekige elektrische connectoren van de series J7, J14, J20J, J29A, J30J en J63A en ronde elektrische connectoren van de nationale normen Y2, Y4, YP, LYP, YD, enz. De producten omvatten militaire industrieën zoals de Generale Staf, de Algemene Bewapeningsafdeling, de Marine-uitrustingsafdeling, het Tweede Artilleriekorps, wapens, lucht- en ruimtevaart, kernenergie, spoorwegen, het staatsnet en geofysische aardolie-exploratie. Het bedrijf beschikt over een technisch centrum en een kwaliteitscontrolecentrum en is uitgerust met geavanceerde productieapparatuur, moderne testfaciliteiten en inspectie- en testmethoden. De producten hebben de kenmerken van een drievoudige werking, hoge dichtheid, hoge betrouwbaarheid, elektronische compatibiliteit, enz. Wij kunnen verschillende speciale elektrische connectoren ontwikkelen en produceren voor verschillende gebruikers om aan de behoeften van de klant te voldoen.

Het bedrijf is een gekwalificeerde leverancier van militaire elektronische componenten, maritieme apparatuur en ruimtevaart voor de afdeling Communicatie van de Generale Staf en het Ministerie van Informatie-industrie. Het heeft de GJB9001C-2017-certificering voor het kwaliteitsmanagementsysteem voor wapens en apparatuur en de tweedegraads vertrouwelijkheidscertificering voor wapen- en apparatuurproductie en wetenschappelijke onderzoekseenheden behaald.

Het bedrijf houdt zich altijd aan de ondernemingsgeest van "integriteit, eenheid en hard werken, waarheidsvinding en innovatie, en het nastreven van uitmuntendheid", houdt vast aan het concept "merk creëert waarde" en bedient klanten met heel zijn hart, waardoor Henglian snel uitgroeide tot een leider in de sector.

Taizhou Henglian Electric Co., Ltd. Wij heten klanten uit binnen- en buitenland van harte welkom om ons te bezoeken en zaken te doen!

Neem contact met ons op
  • Fabriek
    Fabriek
  • Productielijn
    Productielijn
  • Monteren
    Monteren
  • Workshop voor kabelboom
    Workshop voor kabelboom
  • Productontwerp
    Productontwerp
  • Inspectieapparatuur
    Inspectieapparatuur
  • Inspectieapparatuur
    Inspectieapparatuur
  • Monteren
    Monteren
  • Fabrieksgebied
    Fabrieksgebied
  • Eermuur
    Eermuur
  • Productweerkast
    Productweerkast
  • Opleiding
    Opleiding
  • Opleiding
    Opleiding
  • Uitstekende Contribution Award
    Uitstekende Contribution Award
  • 10e verjaardag Sanya Trip
    10e verjaardag Sanya Trip
  • Tentoonstelling
    Tentoonstelling
  • Tentoonstelling
    Tentoonstelling
  • Tentoonstelling
    Tentoonstelling
Certificaat van eer
  • Certificaat
  • Certificaat
  • Certificaat
  • Certificaat
  • Certificaat
  • Certificaat
  • Certificaat
  • Certificaat
Inzicht
Kennis van de industrie

Hoe u de YMA -serie cirkelvormige waterdichte bajonet -connector ?

De YMA -serie cirkelvormige waterdichte bajonet -connector biedt een efficiënte en handige installatie- en verwijderingservaring via een bajonet -verbindingsmethode. Het ontwerp verbetert niet alleen het gemak van de werking, maar zorgt ook voor de stabiliteits- en beschermingsprestaties van de verbinding. Of het nu in een complexe omgeving is of in situaties waarin de connector vaak moet worden vervangen, de YMA -serie -connector kan ervoor zorgen dat gebruikers de werking gemakkelijk kunnen voltooien en onderhoudstijd en kosten kunnen verminderen. Tegelijkertijd, met zijn uitstekende waterdichte, stofbestendige en schokbestendige kenmerken, wordt het veel gebruikt in harde omgevingen zoals militaire, ruimtevaart en olie -exploratie.

1. Bajonet -verbindingsontwerp
De YMA -serie -connector hanteert een bajonetverbindingsontwerp. Leg de connectorplug en aansluiting bij de bajonetpositie uit bij het installeren. Nadat de connector is ingevoegd, zorgt het interne vergrendelingsmechanisme ervoor dat de connector stevig past om te voorkomen dat losmaken of eraf vallen.
Met dit bajonet -ontwerp kan de connector in korte tijd een stabiele verbinding voltooien, wat zeer geschikt is voor scenario's die snelle installatie en verwijdering vereisen.

2. Installatiemethode
Verbinding invoegen: Sluit de connectorplug en aansluiting aan om ervoor te zorgen dat de plug wordt ingevoegd in de juiste positie in de socket.
Rotatievergrendeling: Draai de connectorplug voorzichtig totdat u een "klik" geluid van vergrendeling hoort, wat aangeeft dat de verbinding stevig is vastgesteld, waardoor de aansluitingsstabiliteit en waterdichtheid worden gewaarborgd.
Geen tools vereist: er zijn geen speciale tools vereist tijdens het installatieproces, wat de technische vereisten voor operators vermindert en de installatie -efficiëntie verbetert.

3. Demontage -methode
Rotatie ontgrendelen: Roteer bij het demonteren van de connectorplug gewoon tegen de klok in om het bajonet -vergrendelingsmechanisme vrij te maken en u kunt de stekker gemakkelijk eruit halen.
Eenvoudig en snel: het demontageproces is eenvoudig en snel, en het is niet eenvoudig om de connector of gerelateerde onderdelen te beschadigen. Het is geschikt voor omgevingen die frequente demontage en montage vereisen.
Geen behoefte aan overmatige kracht: het connectorontwerp houdt rekening met ergonomie. Het is niet nodig om overmatige kracht toe te passen tijdens demontage om schade veroorzaakt door overmatig trekken te voorkomen.

4. Waterdicht en stofdicht ontwerp
Omdat de YMA-serie-connector een hoog beschermingsniveau heeft (zoals IP67 of hoger), kan de afdichtring en het bayonet-ontwerp tijdens het plug-in- en ontkoppelingsproces vocht, stof, enz. Wordt voorkomend, enz. -Termijnstabiele werking van de connector.
Het externe waterdichte structuurontwerp van de connector zorgt ervoor dat deze nog steeds veilig kan worden verbonden en gedemonteerd in extreme weer- en hoge vochtigheidomgevingen.

5. Anti-vibratie en schokprestaties
Vanwege het bajonet vergrendelingsmechanisme heeft de YMA-serie-connector een goede anti-vibratie en schokweerstand. Zelfs in een omgeving met een hoge vibratie kan de connector een stabiele verbinding onderhouden en is het niet gemakkelijk om los te komen.
Deze betrouwbare vergrendelingsstructuur is zeer geschikt voor gebruik in veelgevraagde omgevingen zoals spoorwegen, militaire en ruimtevaart.
